サイクルレーン側溝 サイクルレーン側溝 S-1型

サイクルレーン側溝 S-1型

側溝エプロン幅の縮小と安全対策された鋼製蓋で自転車通行にも優しく、快適な街路空間を提供できます。
側溝サイズ関係なく、集水桝の開口部も含めてエプロン部の路面露出幅が統一できる製品です。

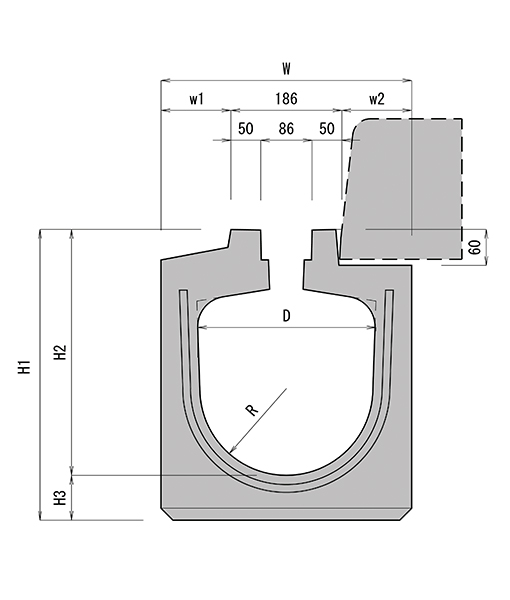

縦断

画像をクリックすると拡大表示されます

規格 W H1 H2 H3 w1 w2 R 参考重量
kg		 ダウンロード
D 1.0ｍ 2.0ｍ
300× 300 420 486 411 75 117 117 145 250 495 DL
400 591 511 80 142 285 570 DL
500 691 611 80 139 320 640 DL
400× 400 540 596 511 85 177 177 195 370 735 DL
500 701 611 90 192 410 825 DL
600 801 711 90 189 450 905 DL

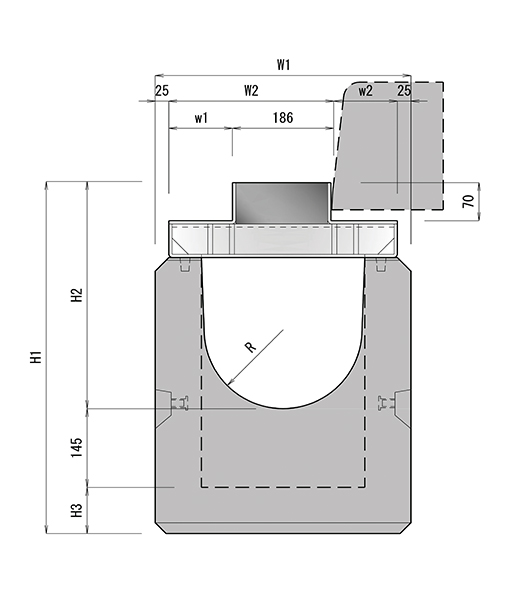

桝

画像をクリックすると拡大表示されます

規格 W1 W2 H1 H2 H3 w1 w2 R 参考重量
kg		 ダウンロード
D
300× 300 470 303 646 416 85 117 117 145 290 DL
400 746 516 335 DL
500 846 616 375 DL
400× 400 590 363 758 518 95 177 177 195 400 DL
500 858 618 445 DL
600 958 718 490 DL
